SELF-DEVELOPED COATING · 自主研发

石墨高温抗氧化涂层 · 热解碳涂层

鼎碳自主研发石墨表面涂层,涵盖 800℃ / 1500℃ 双温区高温抗氧化涂层CVD 热解碳(PyC)涂层:抗氧化涂层隔绝氧气、防止石墨高温氧化烧蚀、寿命翻倍;热解碳涂层致密封孔、提纯降污、抗侵蚀减少掉粉,适配半导体 / LED / 外延等高纯工况。 支持石墨件来件代涂——寄样即可为您的石墨治具、方舟、坩埚、发热体、结构件做涂层加工。

咨询涂层 / 来件代涂 →
800℃
通用抗氧化型
常规高温炉 · 烧结 / 热压工况
1500℃
超高温抗氧化型
极端高温 · 特种烧结 / 稀土锂电工况
热解碳 PyC
CVD 热解碳涂层
致密封孔 · 高纯低污染 · 抗侵蚀
ADVANTAGES

六大核心优势

双温区自研
800℃ / 1500℃ 两款配方,按工况精准选型。
高温抗氧化
隔绝氧气,防止石墨高温氧化烧蚀。
寿命翻倍
延长石墨件寿命,降低更换与停机成本。
附着牢固
与石墨基体致密结合,不起皮、不脱落。
洁净少掉粉
减少石墨掉粉,保护工件与炉膛洁净。
来件代涂
只涂石墨基材,寄样即可代涂加工。
PyC · CVD 热解碳

CVD 热解碳涂层(Pyrolytic Carbon)

除双温区抗氧化涂层外,鼎碳还提供 CVD 热解碳(PyC)涂层:以化学气相沉积在石墨表面生成一层致密、高纯的热解碳,封闭表层气孔、提纯降污、抗侵蚀并减少掉粉起尘。 它与抗氧化涂层定位不同——主要面向真空 / 惰性 / 还原气氛下的高纯工况(半导体、LED / MOCVD 外延、单晶生长等),而非空气高温防氧化。

致密封孔
封闭石墨表层微孔,气体难以渗透,表面致密光滑。
高纯 · 低放气
半导体 / LED 外延级洁净度,减少金属杂质与放气污染。
抗侵蚀耐腐蚀
抵御反应性气氛与熔体侵蚀,保护石墨基体。
减少掉粉起尘
光滑致密碳层,颗粒污染显著降低,工件更洁净。

典型应用:MOCVD / 半导体 CVD 基座与承载盘、LED 外延、单晶及晶体生长热场、高纯石墨坩埚与加热器,也可作为 SiC / TaC 涂层的打底碳层。

BEFORE & AFTER · 实证对比

涂层前 vs 涂层后

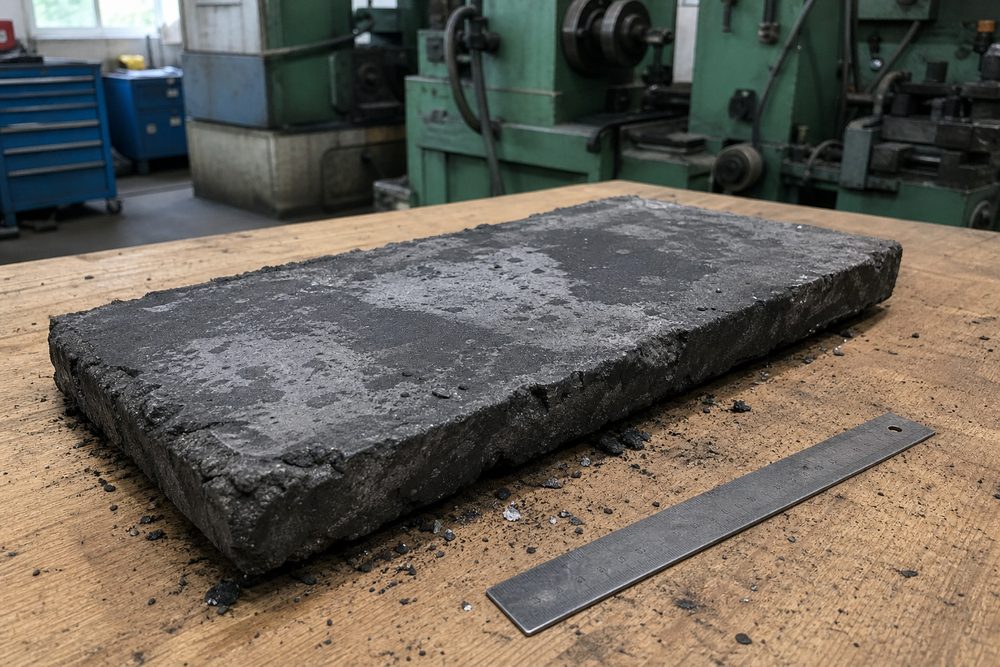

涂层前涂层前 石墨板

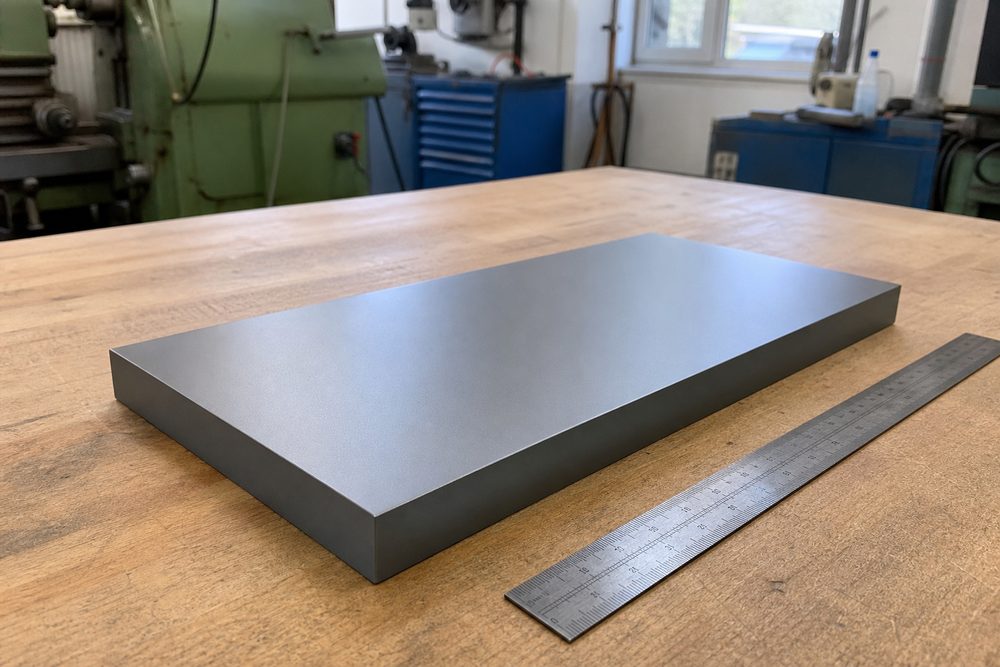

涂层后涂层后 石墨板

石墨板 · 多次高温烧结后氧化发白、边缘烧蚀掉渣 → 涂层保护后表面致密完好

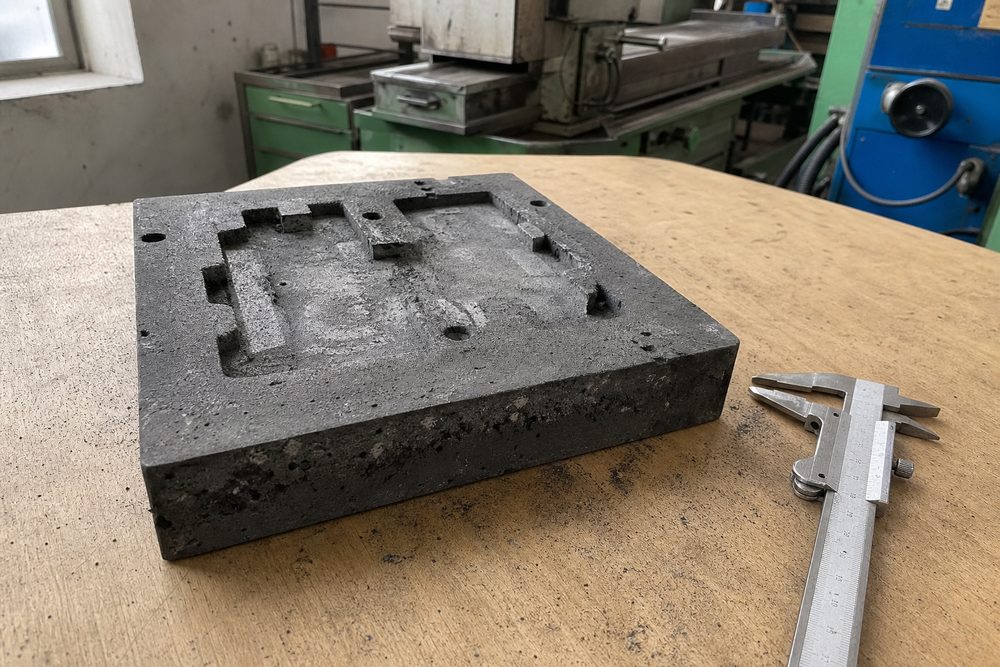

涂层前涂层前 石墨治具

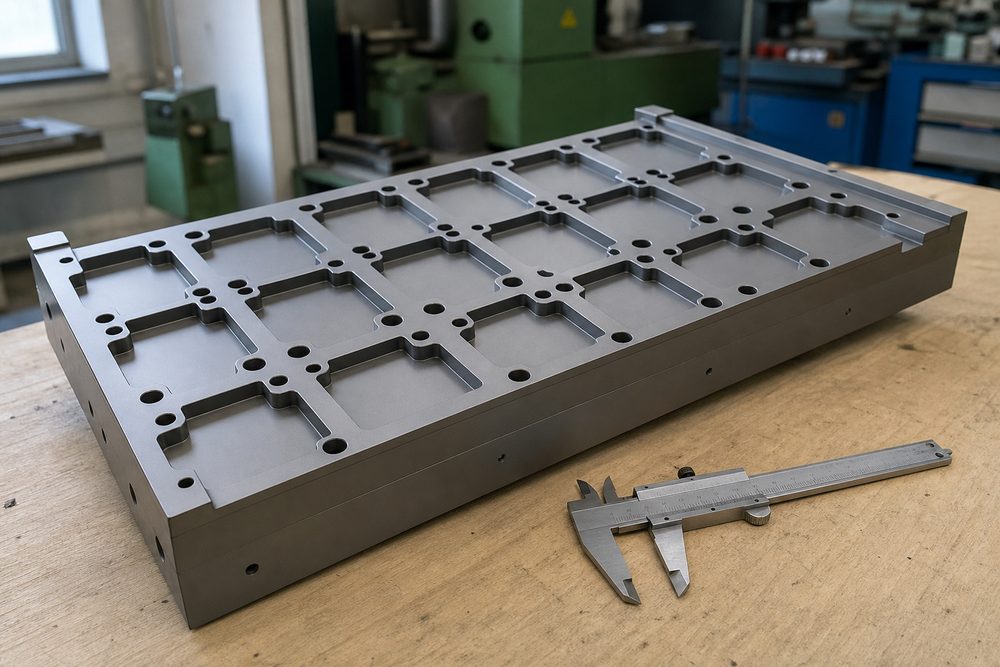

涂层后涂层后 石墨治具

石墨治具 · 高温使用后氧化麻面、掉粉 → 涂层后光洁耐用、寿命翻倍

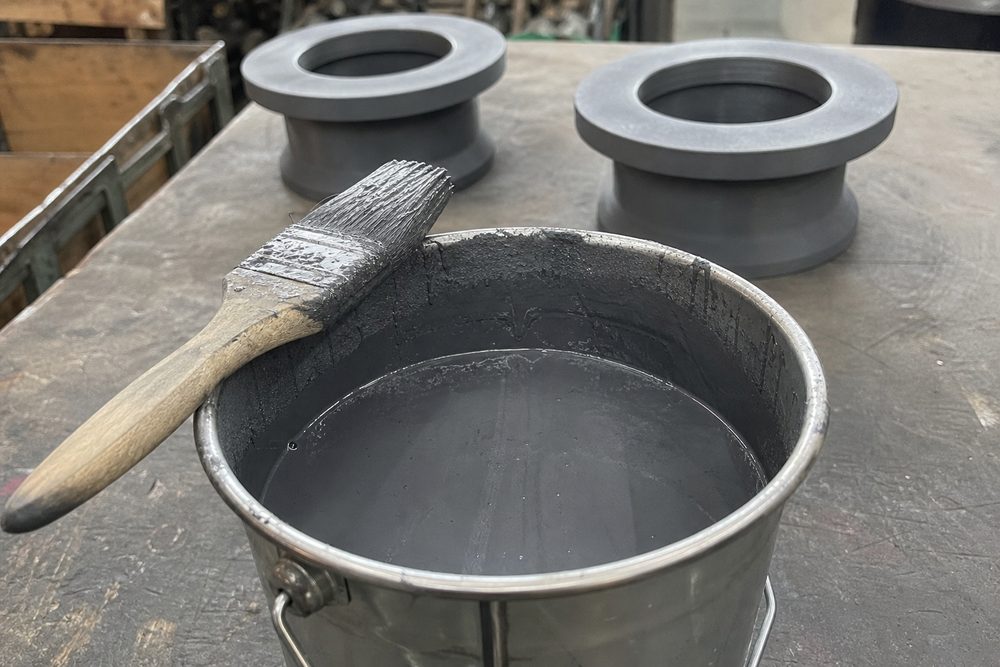

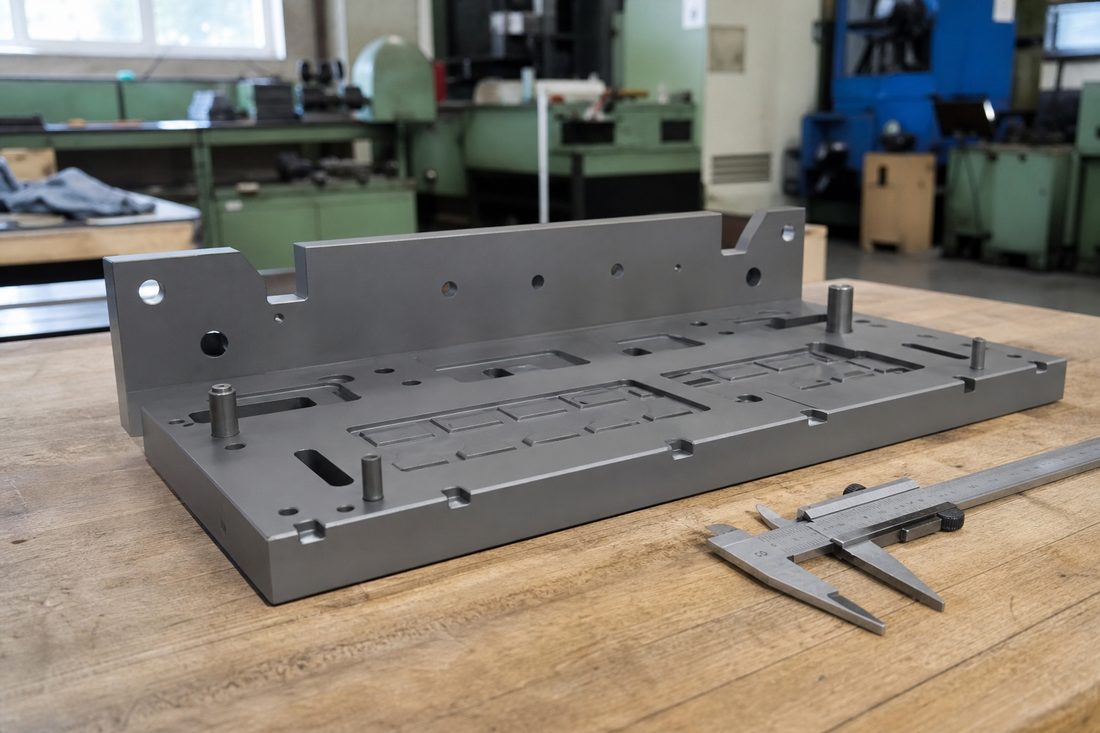

石墨涂层成品 自研石墨涂层材料
✔ 广泛适用各类石墨制品

石墨件抗氧化 · 来件代涂

半导体 · 光伏 · 新能源锂电 · 稀土 · 5G 通信 · LED · 高温炉等行业的石墨治具 / 方舟 / 坩埚 / 发热体 / 结构件,均可涂层强化。 只涂石墨基材,寄样即可代涂加工。

咨询涂层 / 来件代涂 →
FAQ

石墨涂层 · 常见问题

石墨高温抗氧化涂层能耐多高温度?+

鼎碳自研石墨抗氧化涂层分两款:800℃ 通用抗氧化型,适用常规高温炉、烧结 / 热压工况;1500℃ 超高温抗氧化型,适用极端高温、特种烧结与稀土 / 锂电工况,可按工况选型。

热解碳(PyC)涂层和抗氧化涂层有什么区别?+

两者定位不同:高温抗氧化涂层(800℃ / 1500℃)用于隔绝空气中的氧气、防止石墨在有氧高温下氧化烧蚀;CVD 热解碳涂层是用化学气相沉积在石墨表面生成一层致密高纯的热解碳,主要用于封闭气孔、提纯降污、抗侵蚀、减少掉粉,面向真空 / 惰性 / 还原气氛下的半导体、LED / MOCVD 外延、单晶生长等高纯工况。可按工况选型或组合。

石墨件可以来件代涂吗?如何寄样?+

支持石墨件来件代涂。您把需要抗氧化处理或热解碳涂层处理的石墨制品(治具、方舟、坩埚、发热体、结构件等)寄来,我们只对石墨基材做涂层加工后寄回。可先电话 / 微信沟通工况与数量。

哪些石墨制品适合做高温抗氧化涂层?+

半导体封装石墨治具与载具、光伏石墨热场件、锂电正负极烧结石墨舟与坩埚、稀土烧结石墨、高温炉发热体与结构件、5G 散热石墨件等,均可通过涂层隔绝氧气、防止高温氧化烧蚀。

石墨涂层能带来什么效果、能延长多少寿命?+

涂层与石墨基体致密结合、附着牢固不起皮,隔绝氧气防止氧化掉粉,可显著延长石墨件使用寿命、减少更换与停机成本,同时保持工件与炉膛洁净。

除了石墨涂层,你们还做石墨加工定制吗?+

是。我们提供设计·加工·检测一体化服务,自有 UG 三维设计与 CNC 五轴精密加工产线,可来图定制石墨治具、模具、石墨舟、坩埚、载具、承烧板、多层工装等,精度可达 ±0.01mm。

半导体扩散焊接石墨治具能做吗?+

可以。我们为半导体封装、扩散焊接、5G 器件等提供高纯、低污染、尺寸精准的石墨治具与内框,并可按需配高温抗氧化涂层。
